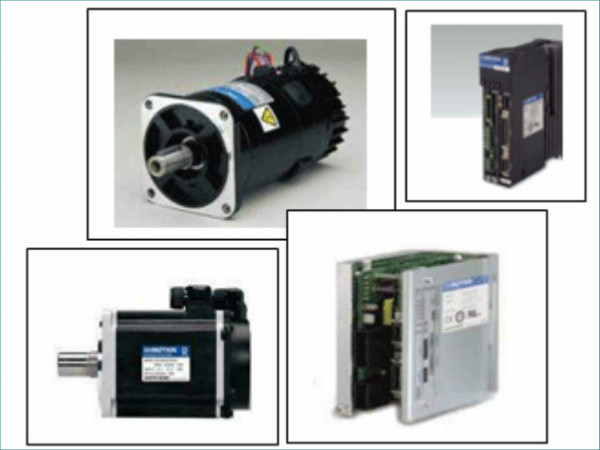

- Sanmotion R
-制品AC100V 30W-200W;AC200V 30W-15KW(单相/三相备有)
-法兰盘尺寸:40mm、60mm、80mm、86mm、100mm、120mm、130mm、180mm、220mm
-额定功率:30W、50W、80W、100W、200W、400W、550W、750W、1KW、1.2KW、1.5KW、1.8KW、 2KW、2.5KW、3KW、3.5KW、4KW、4.5KW、5KW、5.5KW、7KW、7.5KW、11KW、15KW
-机能亮点:
-定位整定时间缩短50% ,适合高速定位。
-频率响应特性提高2倍,达到1200Hz。
-抑制振动控制。
-抑制外部干扰。
-高分辨率17bit(131,072P/R)编码器,也可应需求选配20bit(1,048,576P/R)编码器。
P…备用电池式绝对值编码器(PA035C)
H…增量式系统用绝对值编码器(PA035S)
W…无电池式绝对值编码器(RA035C)
S…省配线增量式编码器(R系列:PP031T/PP038/PP062);(Q系列:PP031T/PP038/PP062)
-EtherCAT-100Mbps高速现场总线。模拟量/脉冲输入。
-设置软件(SETUP)(山洋电气官方网址下载)可以对最多15轴伺服驱动器进行监控。
-防水、防尘性能-IP67(法兰盘尺寸130mm-220MM为IP65 )
-全闭环:支持驱动器侧安装光栅尺、高分辨率编码器的全闭环应用。
-规格
-备有UL、CE认证品(驱动器已经具备)。
-同一功率尺寸最多4种方便选择。 100W-40mm/60mm;200W-60mm/80mm;400W-60mm-80mm; 750W-80mm/100mm;1KW-86mm/100mm/120mm;2KW-100mm/120mm/130mm/180mm; 3.5KW-180mm/220mm;5KW-130mm/220mm; 5.5KW-180mm/220mm;11KW-180mm/220mm; 15KW-180mm/220mm
-1KW(含)以内马达额定转速3,000rpm,最高转速6,000rpm。
-备有制动器90V和24V--2种。
-中、低惯量备有。
-可以代为配置各类减速箱。
TOP - 制品3相AC400V 500W-20KW;Sanmotion Q提升制品(Q马达/R驱动器)。
-法兰盘尺寸:86mm、100mm、130mm、180mm、220mm
-额定功率:500W、1KW、1.5KW、2KW、3.5KW、4.5KW、5.5KW、7KW、7.5KW、11KW、15KW、20KW
-机能亮点:
-宽电压范围:3相380V-480V+10,-15%,50/60Hz±3Hz(323V-528V)。适合供电电压波动不稳定地区/场合。
-抑制振动控制。
-抑制外部干扰。
-高分辨率17bit(131,072P/R)编码器。
-标准I/F + CANopen通信
-设置软件(SETUP)(山洋电気官方网址下载)可以对最多15轴伺服驱动器进行监控。
-防水、防尘性能-IP67
-全闭环:支持驱动器侧安装光栅尺、高分辨率编码器的全闭环应用。
-规格
-备有UL、CE认证品(驱动器已经具备)。
-备有制动器90V和24V--2种
-中惯量
-可以代为配置各类减速箱。
TOP - Sanmotion P(绝缘等级F)
-家族:P1、P2、P3、P5、P6、P8
-P1-30W-5.5KW(9种)特点:高刚性。超低速下也能平滑转动,适合精密定位及进给。
用途:精密机械、车床、雕刻机、传送机器、工业机器。
S:省配线增量式编码器6000P/R;ABS-E:(2048P/R;32768P/R;131072P/R)
-P2-1KW-5KW(7种)特点:低惯量,高响应性。
用途:超高速响应机器(R更善长)、半导体机械、贴片机/插片机、PCB钻孔机。
S:省配线增量式编码器2000P/R;N-ABS-R II:(8192P/R);A-ABS-E(2048P/R);M-ABS-RIII(8192P/R)
-P3-30W-750W(6种)特点:低惯量/高功率因数
用途:小型机器人(R更善长)、半导体机械、贴片机/插片机、晶元搬送
S:省配线增量式编码器2000P/R;N-ABS-R II:(8192P/R);M-ABS-RIII(8192P/R)
-P5-30W-1KW(13种)特点:高刚性。
用途:机器人(R更善长)、起重机械、工业机械
S:省配线增量式编码器2000P/R;N-ABS-R II:(8192P/R);A-ABS-E(2048P/R);M-ABS-RIII(8192P/R)
-P6-500W-7KW(18种)特点:小型高刚性。7.5KW-75KW(12种)特点:大功率。
用途:机器人(R更善长)、通用机械、传送机械、食品机械、药品机械、工业机械
S:省配线增量式编码器2000P/R;N-ABS-R II:(8192P/R);A-ABS-E(2048P/R);M-ABS-RIII(8192P/R)
-P8-750W-4.5KW(5种)特点:扁平型。
-备有制动器90V和24V--2种
-可以代为配置各类减速箱
TOP- Sanmotion T
-法兰盘尺寸:41mm、51mm、76mm、87.5mm
-额定功率:23W、40W、60W、110W、200KW、300W、400W、500W
-机能亮点:
抑制振动控制。
抑制外部干扰。
高分辨率(1,048,576P/R)编码器。
设置软件(SETUP)(山洋电気官方网址下载)可以对最多15轴伺服驱动器进行监控。
防水、防尘性能-IP43
